グレアシールドと正面パネル
Project J
グレアシールドを全面的に作り替えました。
私の第一世代のグレアシールドは好評で私自身も非常に気に入っていましたが、これは実寸大の約８０％の大きさでした。他の部分が実寸大になってくるとグレアシールドとの整合性が難しくなってきました。ちょうどCSIという会社でパネルを販売していました。これはバックライト仕様にもできるパネルです（ペラペラの薄いパネルですが）。そこで思い切ってこのパネルを使ってグレアシールドを作り替えることを決意しました。正面パネルも、暫定的に段ボール板で作っていたのですが、木製の木枠の上にアクリルパネルを実装していっています。
グレアシールドの両翼の部分も追加し、やっとコクピットと呼べる状態になりました。

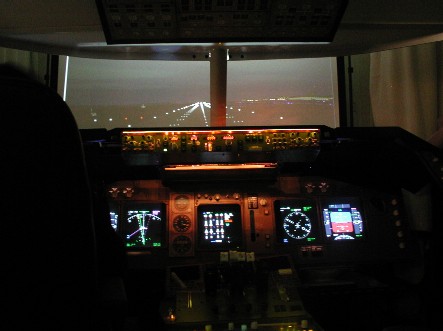

H13年末に正面風景に液晶プロジェクタをインストールしました。解像度は１０２４ｘ７80．コクピットの上部から投影しています。
メールはこちら: jun@wakayamanet.or.jp
H14年11月

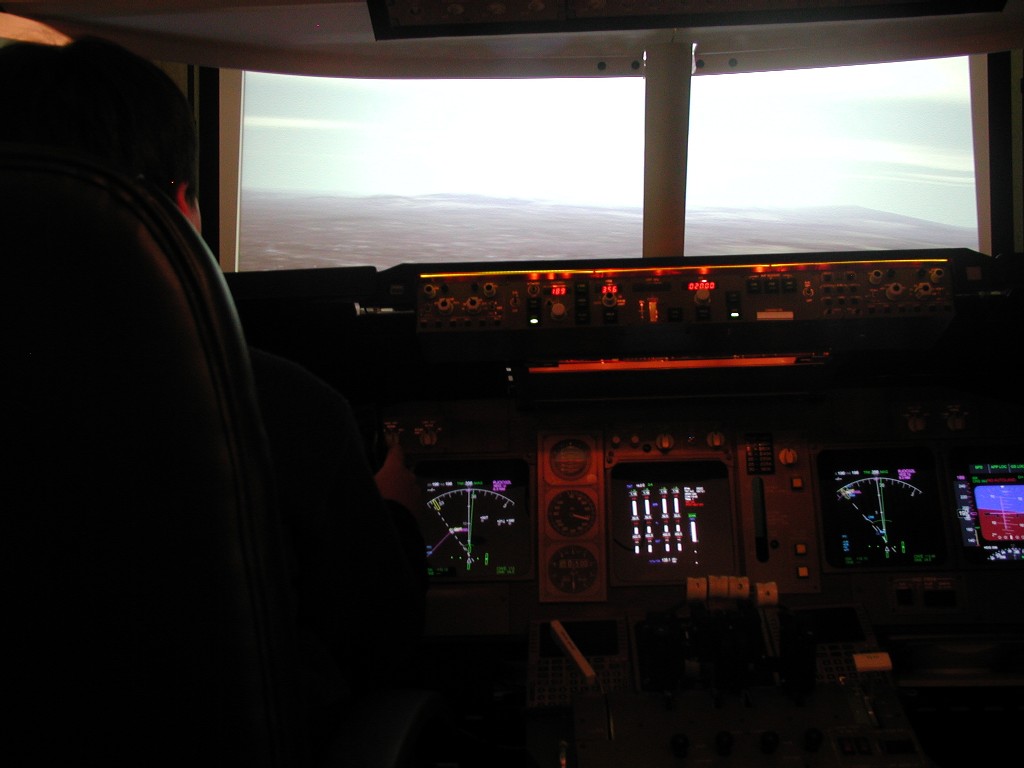

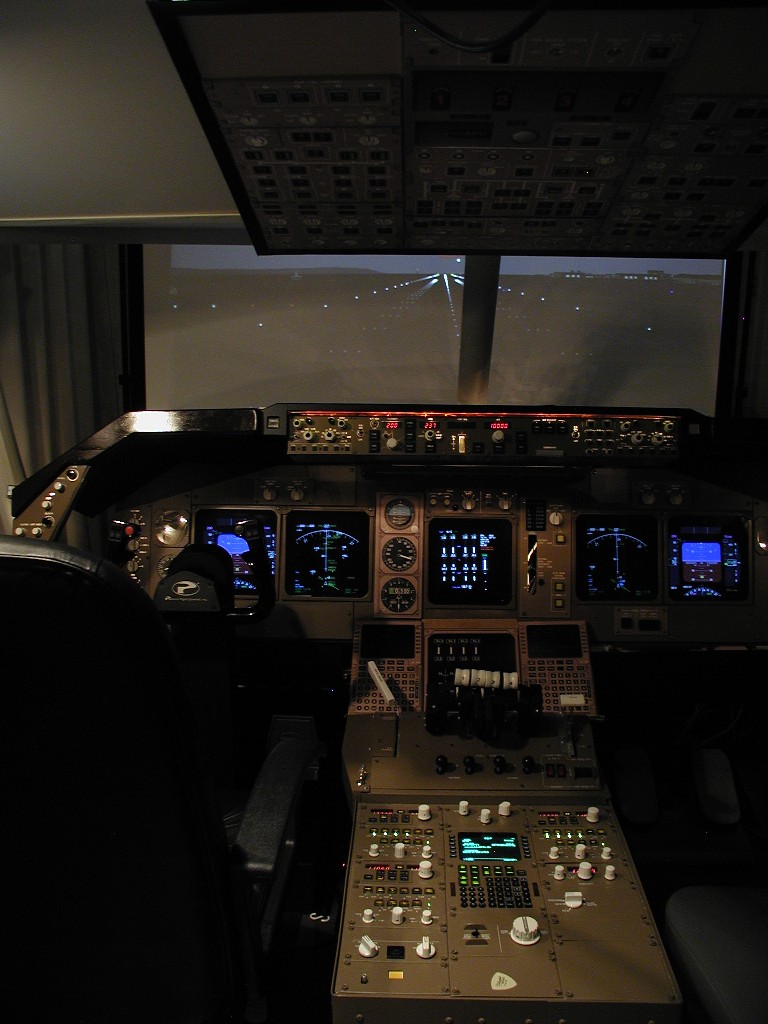

ほぼ全景です。
H１４年5月

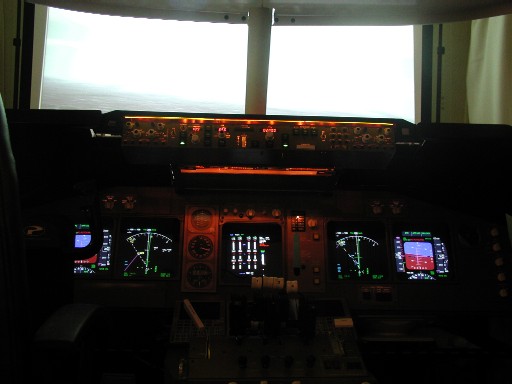

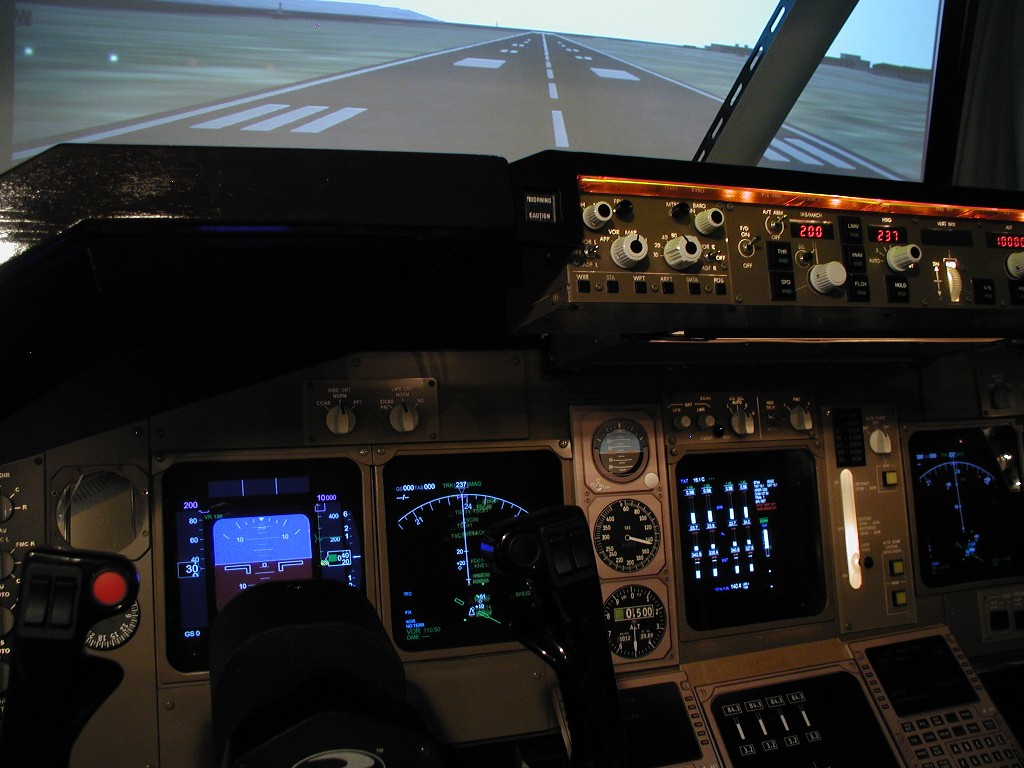

正面ディスプレイを液晶ディスプレイにしました。
スクリーンは８０インチです。

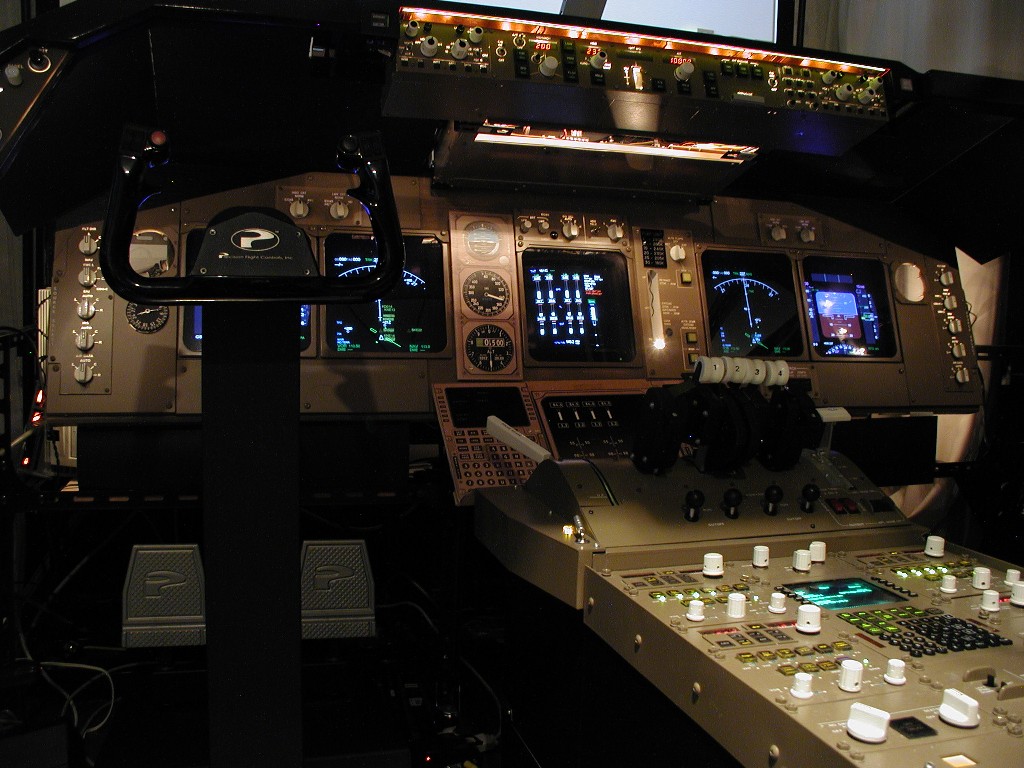

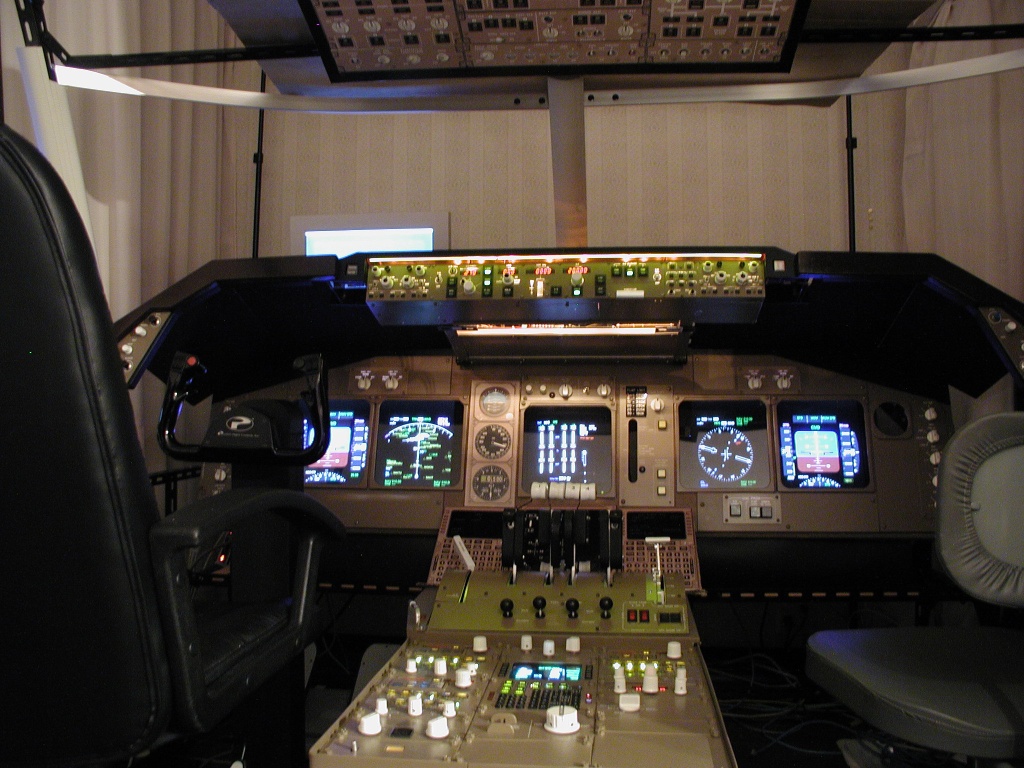

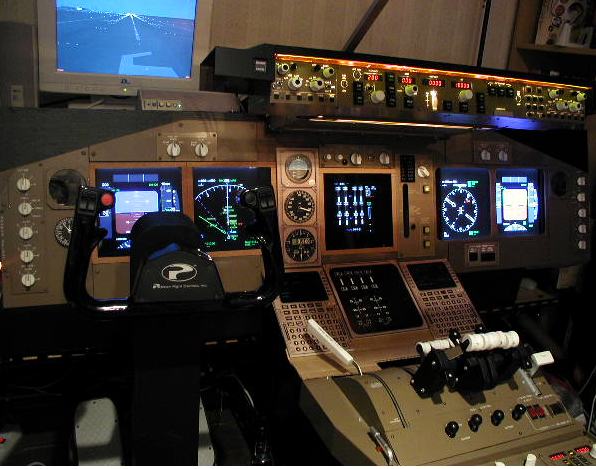

最新の全体像です。基本的な枠組みも組みました。

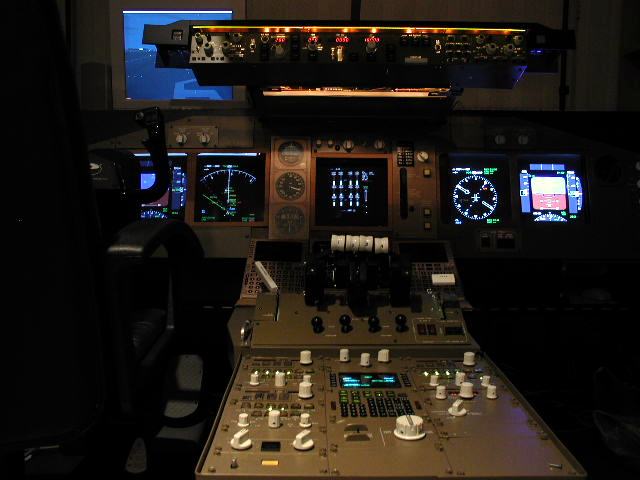

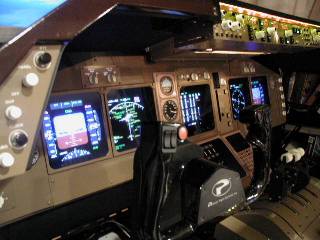

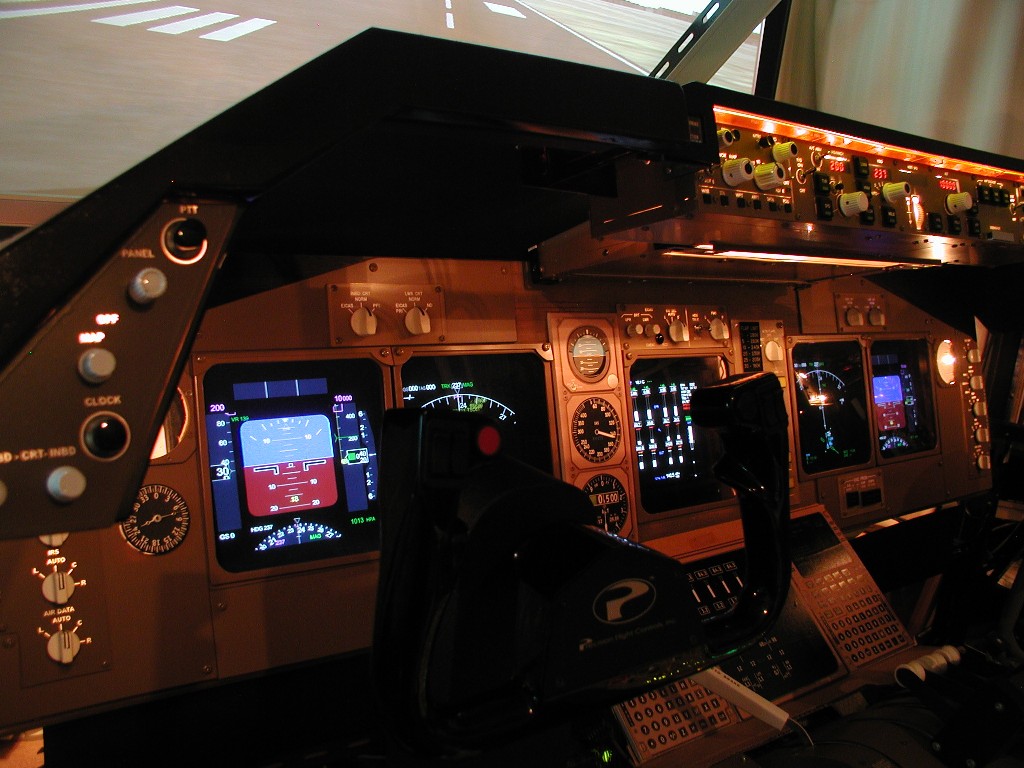

このショットは私の大好きなアングルです。
以下の写真ではグレアシールドの一部がまで出来上がっていません。

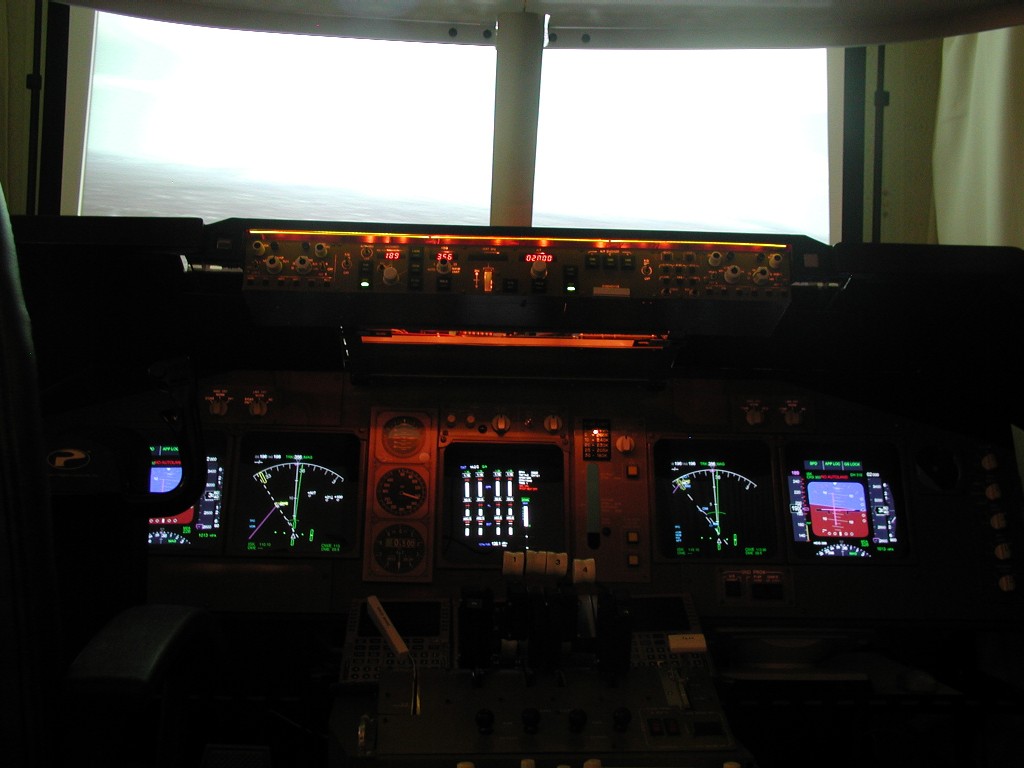

全体像です。画面ではＰｒｏｊｅｃｔ Magentaのグラスコクピットが3台のＰＣで動いています。

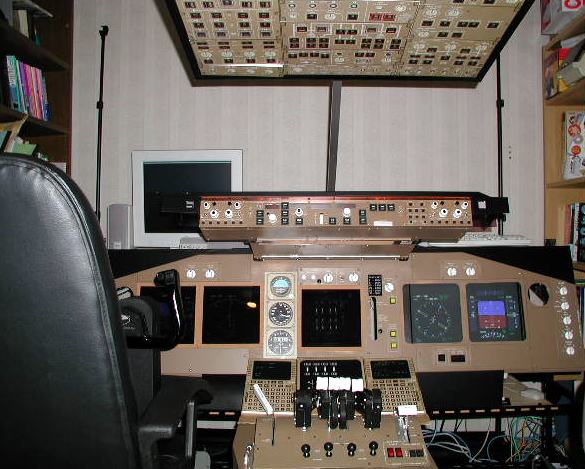

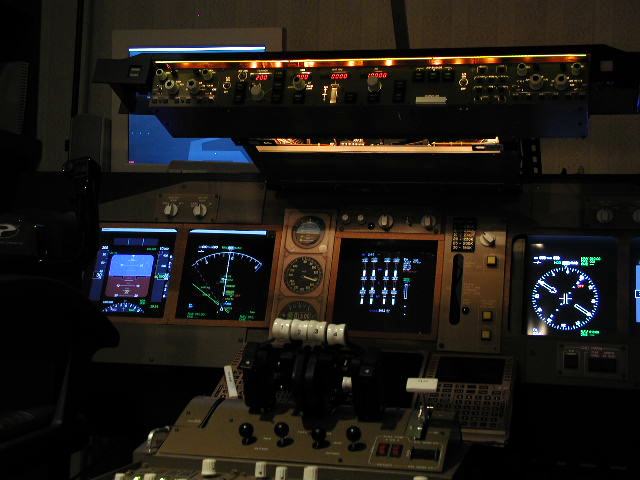

オーバーヘッドパネルもインタークラフト製のペーパーウエアで作っています。正面風景は液プロもつかえるようになっています。

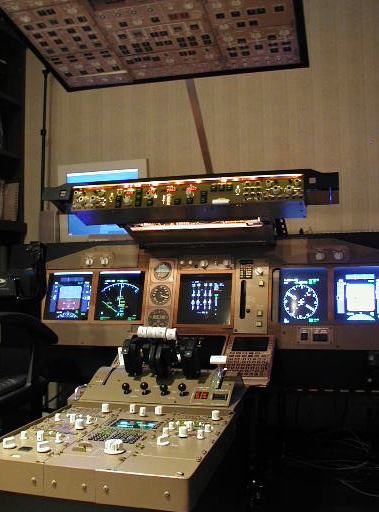

殆どすべてのコンポーネントを含んだ画像です。正面パネルはまだ工事中です。もちろん、グレアシールドの両袖の部分も近く制作予定です。

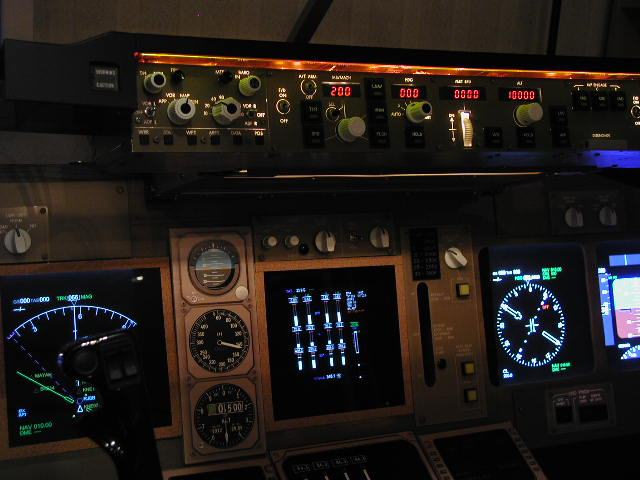

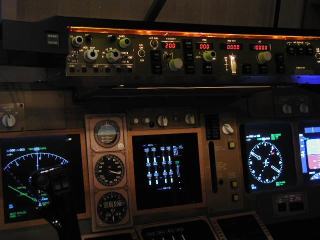

今回、ＭＣＰ部分の照明を改良したため、ナイトフライトがかなりリアルになりました。
現在の所、スタンバイメータはペーパーウエアのダミーです。将来はステッピングモーターを実装予定。

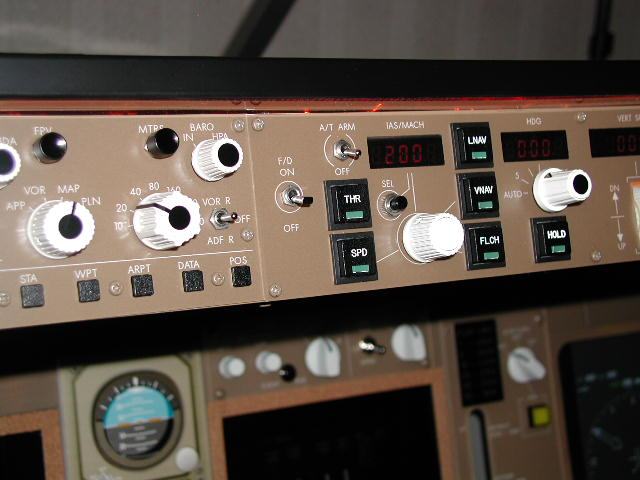

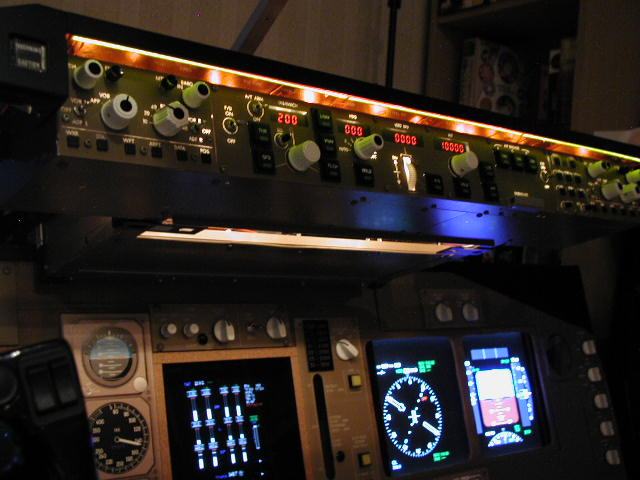

グレアシールド部分はＣＳＩ製のアクリルパネルを使っています。バックライトで文字を光らせることができます。
グレアシールドの底には、正面パネルを照明する機構も付いています。もちろん天井部にはＭＣＰのつまみを照らす照明もついています。
グレアシールドのbaro, HDG,ALTなどのノブには実機と同じようにプッシュ機能もついています。

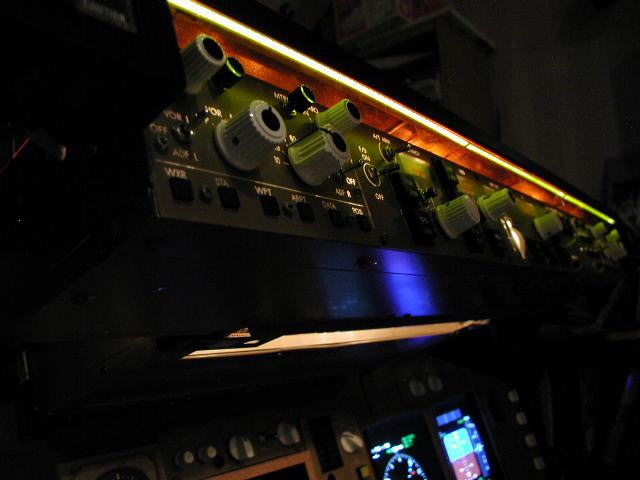

ひさし部分には照明用にＬＥＤアレイを内蔵しています。
特徴
1)747-400のグレアシールドにできるだけ似せて作りました.
2) すべてのノブ、ボタンは機能します。（プログラマブルに設定できます）
SPD,HDG,ALT設定の他に、気圧設定などもできます。
3)プッシュスイッチには実際と同じようにLEDが入っており、点灯します
4) SPD, HDG, ALT ノブは回して数値設定を変える以外に、実機と同じく、プッシュスイッチがついています.
5) 数値LEDと プッシュスイッチのLEDはFS2000の状態とリアルタイムでリンクしています。
6)パネルはバックライトで文字が光ります。
